Beschreibung

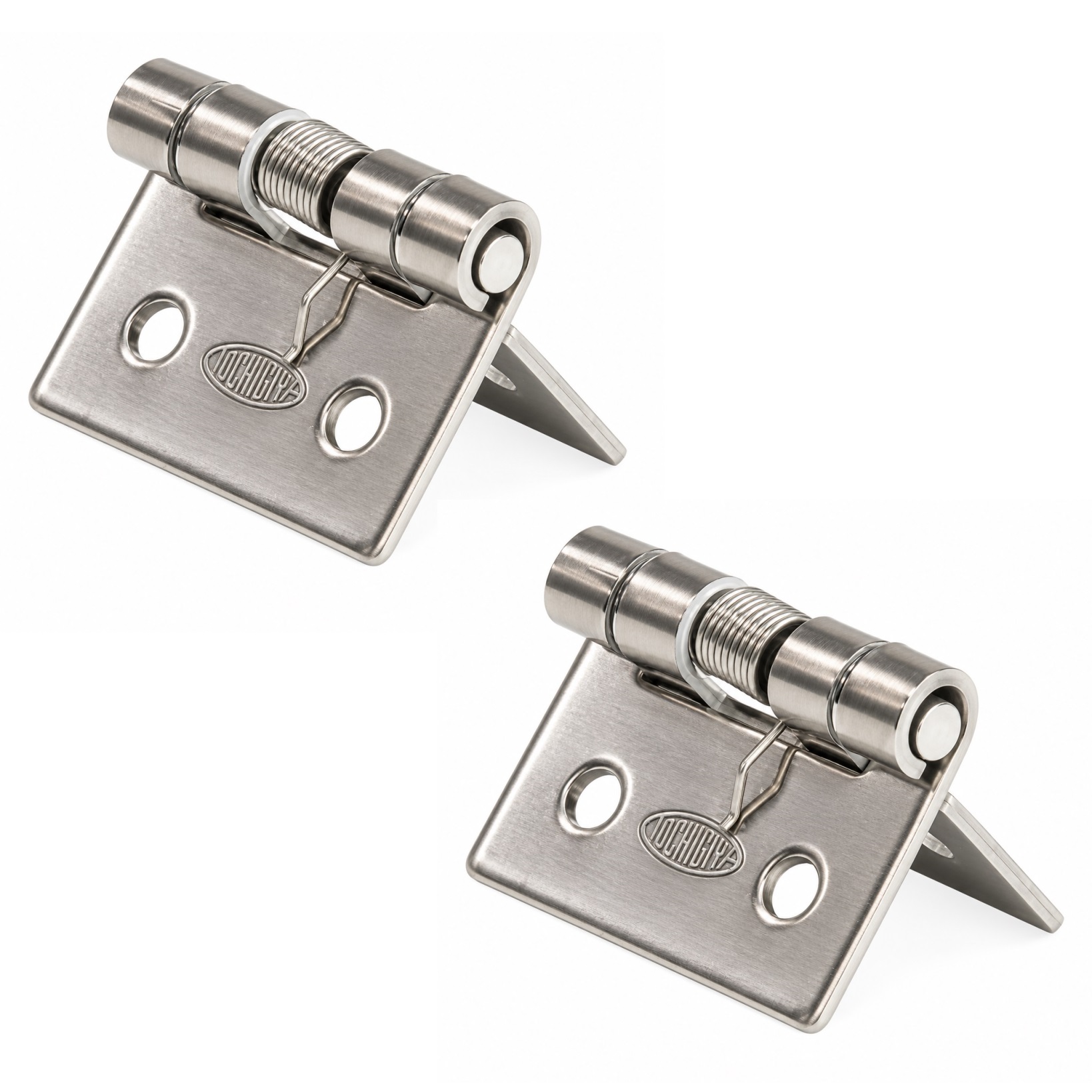

2 Stück hochwertiges Federband, aus massivem rostfreiem Edelstahl SUS304 (V2A bzw. 1.4301), Oberfläche: naturbelassen (unbearbeitet), TH-61SUS-1, Größe: 32 mm (1-17/64″)

Anwendung:

Robustes Federscharnier für Geräteklappen, Gehäusetüren, Abdeckungen und vieles mehr.

Das Federscharnier TH-61SUS-1-0.8 verbindet leichte Türen, Klappen oder Abdeckungen mit dem jeweiligen Gehäuse und erzeugt gleichzeitig eine definierte Federkraft in Öffnungsrichtung.

Die im Bereich des Scharnierstifts integrierte Feder unterstützt das Öffnen und sorgt dafür, dass sich die bewegliche Komponente in Richtung der offenen Stellung bewegt.

Mit einer Referenz-Federkraft ab 3,9 N eignet sich das Federscharnier TH-61SUS-1 besonders für mittlere Klappen.

Die kompakte Baugröße von 32 mm (1-17/64″) x 25 mm (63/64″) ermöglicht den Einsatz auch bei begrenztem Einbauraum.

Die vollständig aus SUS304 bestehende Konstruktion bietet eine gute Korrosionsbeständigkeit und eignet sich daher auch für anspruchsvollere technische Anwendungen.

Vier Befestigungsbohrungen ermöglichen eine stabile und einfach ausführbare Aufschraubmontage an Gehäusen, Geräten und Abdeckungen.

Die hochwertigen Federbänder TH-61SUS-1 eignen sich unter anderem ideal für:

• Messgeräte
• Bediengeräte
• Maschinenabdeckungen
• Kommunikationsgeräte
• Bürogeräte
• Geräteklappen
• Gehäusetüren
• Abdeckungen

Material:

• Die Federbänder TH-61SUS-1 werden aus massivem rostfreiem Edelstahl SUS304 (V2A bzw. 1.4301) hergestellt
• Edelstahl SUS304 zeichnet sich durch seine hohe Korrosionsbeständigkeit und Langlebigkeit aus, was ihn ideal für den Einsatz in anspruchsvollen Umgebungen macht
• Darüber hinaus bietet er eine ansprechende Oberfläche, die sowohl modern als auch pflegeleicht ist

Oberfläche:

• Naturbelassen (unbearbeitet)
• Die Materialoberfläche bleibt sichtbar und ist nicht durch eine zusätzliche Beschichtung verdeckt

Montage:

• Die Befestigung erfolgt mit 4 x Linsenkopfschrauben M2,5 bis M3 (nicht im Lieferumfang enthalten)
• Das Federband TH-61SUS-1 hat vier Befestigungsbohrungen
• Das Federscharnier wird zunächst in der vorgesehenen Einbaulage zwischen dem festen Gehäuseteil und der beweglichen Tür, Klappe oder Abdeckung positioniert
• Dabei muss die Einbaurichtung so gewählt werden, dass die Federkraft in die gewünschte Öffnungsrichtung wirkt
• Anschließend werden die vier Befestigungsbohrungen mit den Montagepunkten ausgerichtet bzw. entsprechend vorgebohrt
• Das Scharnier wird danach mit vier geeigneten Linsenkopf- oder Zylinderkopfschrauben befestigt
• Nach dem Festziehen muss die Klappe mehrmals bewegt werden, um die Bewegungsfreiheit und die Wirkrichtung der Feder zu kontrollieren

Eigenschaften:

• Gewicht: 10 g (für 2 Stück: 20 g)
• Größe: 32 mm (1-17/64″)
• Federkraft. Position A: 0,8 N, Position B: 1,4 N, Position C: 1,9 N
• Einfache Montage, stabil
• Federkraft in Öffnungsrichtung
• Integrierte Feder am Scharnierstift
• Vollständig aus Edelstahl SUS304
• Korrosionsbeständige Ausführung
• Kompakte Abmessungen
• Vier Befestigungsbohrungen
• Für Aufschraubmontage geeignet
• Freie Stellung bei 90°
• RoHS-konforme Ausführung
• Naturbelassen (unbearbeitet)
• witterungsbeständig, rostfrei bzw. korrosionsbeständig
• Hohe Markenqualität von TOCHIGIYA®

Für weitere Maße und Details siehe technische Zeichnung.

Die Abmessungen:

• Gesamtbreite: 32 mm (1-17/64″)
• Gesamthöhe: 25 mm (63/64″)
• Materialstärke: 1,2 mm (3/64″)
• Horizontaler Lochabstand: 20 mm (25/32″)
• Randabstand der Befestigungsbohrungen: 5,5 mm (7/32″)
• Vertikaler Lochabstand: 14 mm (35/64″)
• Befestigungsbohrungen: 4x ⌀3,2 mm (1/8″)



Im Lieferumfang enthalten:

• 2 Stück Federscharnier TH-61SUS-1 aus massivem rostfreiem Edelstahl SUS304, naturbelassen (unbearbeitet), 32 mm (1-17/64″)
• Dieser Artikel enthält keine Befestigungsschrauben

Referenznummern des Herstellers:

• Artikel Kennnummer: TH-61SUS-1

Hersteller: TOCHIGIYA (Japan)
