Beschreibung
Set bestehend aus 2 Einbohrscharnieren
Anwendung:

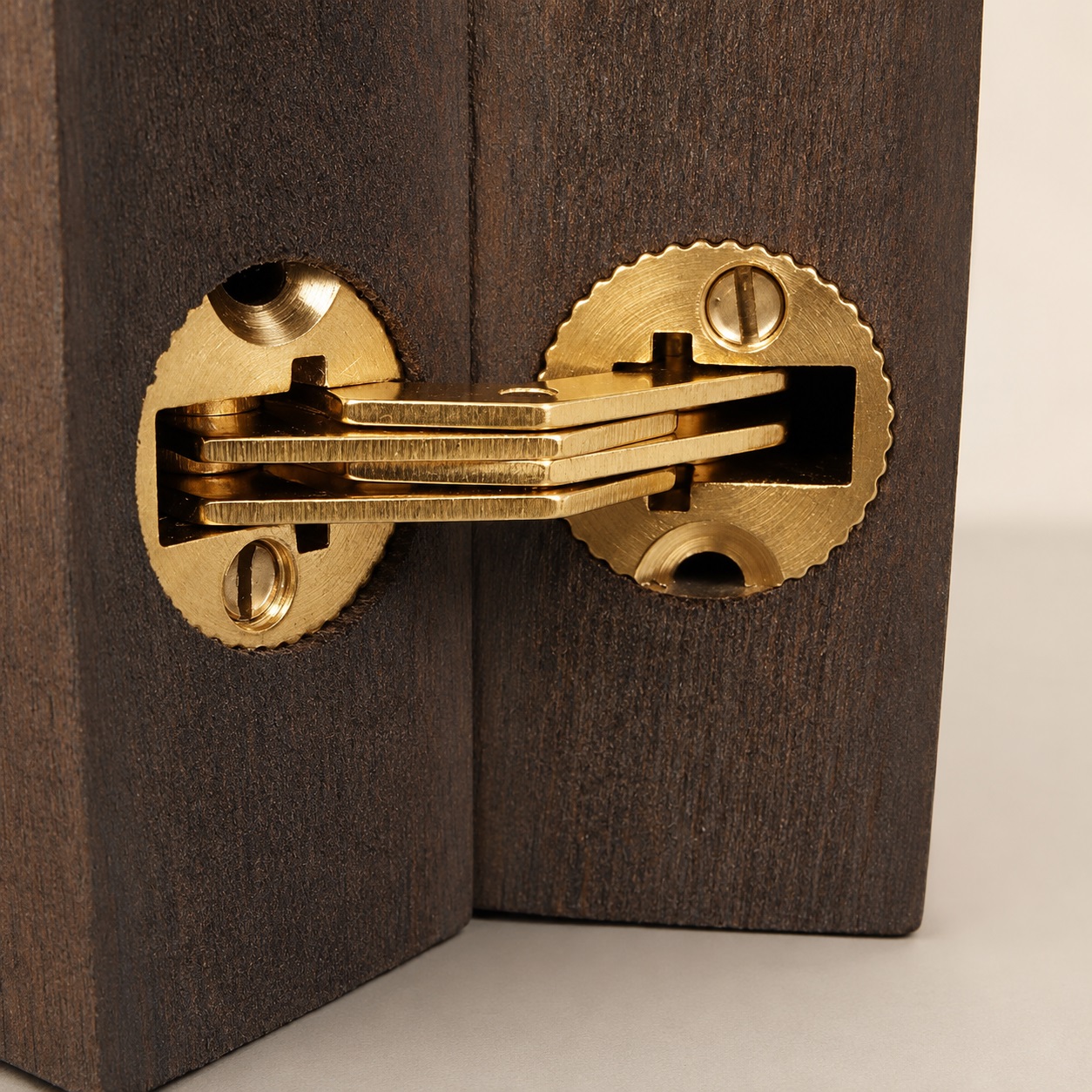

Die hochqualitativen Klappscharniere passen perfekt für Klapptische, Truhen und Klappen jeder Art.
Eigenschaften:
- Robust
- Öffnungswinkel: 180°
- Bei geschlossenem Möbelteil vollständig verdeckt
- Verwendung rechts und links möglich
- In sechs Durchmessern für unterschiedliche Holzstärken erhältlich: ⌀10 mm, ⌀12 mm, ⌀14 mm, ⌀16 mm, ⌀18 mm und ⌀24 mm
- Ein fester Sitz wird durch Anziehen einer Spannschraube gewährleistet
- Farbe: Messing matt
- Hochwertige Markenqualität von SISO und UMAXO®
Montage:
- Bei der Montage wird das Zylinderscharnier in passgenaue Bohrungen eingesetzt und durch Anziehen der integrierten Spannschrauben befestigt
Material:
- Gehäuse und Gelenke aus massivem Messing
- Stifte und Schrauben aus Edelstahl
Zusätzliche Informationen:
Im Lieferumfang enthalten:
- 2 Stück Einbohrscharnier
- Dieser Artikel enthält keine Befestigungsschrauben
Abmessungen:
Für die Maße A und B der technischen Zeichnung:
| Variante | Maß A | Maß B |
|---|---|---|
| ⌀10 mm | 11 mm (7/16″) | 2 mm (3/32″) |
| ⌀12 mm | 13,5 mm (17/32″) | 2,2 mm (3/32″) |
| ⌀14 mm | 15,5 mm (5/8″) | 3 mm (1/8″) |
| ⌀16 mm | 16,5 mm (21/32″) | 3 mm (1/8″) |
| ⌀18 mm | 17,5 mm (11/16″) | 3 mm (1/8″) |
| ⌀24 mm | 25 mm (31/32″) | 4,5 mm (3/16″) |
Referenznummer des Herstellers:
| Ausführung | Artikelnummer |
|---|---|
| ⌀10 mm | 15.07.345 |
| ⌀12 mm | 15.07.346 |
| ⌀14 mm | 15.07.347 |
| ⌀16 mm | 15.07.348 (15.07.348-0) |
| ⌀18 mm | 15.07.349 |
| ⌀24 mm | 15.07.350 |
Hersteller: SISO Denmark
