Beschreibung
2 gedämpfte Schwerlast-Topfbänder (Möbelscharniere) für extra dicke Türen bis 30 mm
Mit einstellbarem Dämpfer, inkl. Montageplatten. Topfband (Möbelband) mit Topfgröße 40 mm
Eigenschaften:
- Für extra schwere und extra dicke Türen
- Clip Technik: werkzeuglose Montage der Tür am Korpus
- Öffnungswinkel: 100°
- Topfgröße: Durchmesser ø 40 mm
- Bohrtiefe: 15 mm
- Türstärke: 18-30 mm
- Die Montageplatten haben vier Befestigungspunkte – für extra schwere Türen
- Besteht erfolgreich den 100.000 x Öffnen und Schließen-Test

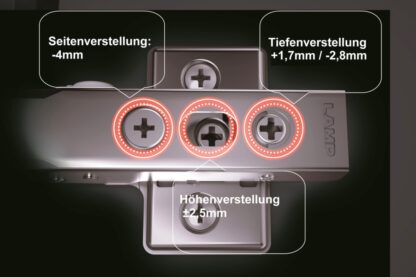

Das Scharniersystem für extra dicke Türen hat 4 Verstellmöglichkeiten:
- Auflagenverstellung (Seitenverstellung): -4 mm
- Tiefenverstellung: +1,7 mm/-2,8 mm
- Höhenverstellung: ±2,5 mm
- Eine in den Scharnierarm integrierte einstellbare Dämpfung: werkzeuglos, 5 Stufen
Im Lieferumfang enthalten:
- 2 Scharniere
- 2 Montageplatten (Grundplatten)
Diese schönen Designscharniere passen perfekt für Küchenmöbel, Wohnmöbel, Büromöbel und Schränke jeder Art mit dicken Türen.
Hergestellt bei LAMP® / SUGATSUNE, Japan, hochwertige Markenqualität
Hier: Katalog (inkl. Zeichnungen) im PDF Format herunterladen!
Besonderheiten des Olympia-Möbelscharniers für extra dicke Türen:
Das Olympia-Scharnier stellt den Höhepunkt der Soft-Close Mechanismen dar. Der innovative Rotationsdämpfer ist nicht nur äußerst kompakt, was zu einem schlanken Gesamtkonzept führt, er ist außerdem in 5 Stufen einstellbar. Diese einzigartige Funktion ermöglicht es, unterschiedlich große Türen mit der gleichen Geschwindigkeit zu schließen.
Durch die kompakte Größe des Dämpfers konnten die 3D-Anpassungsschrauben an der Oberseite angebracht werden, wodurch die Montageplatte möglichst klein gehalten werden konnte.
Eine weitere Innovation ist die Befestigung der Montageplatte. Im Gegensatz zu herkömmlichen Topfscharnieren, die von vorne nach hinten montiert werden müssen, kann Olympia durch einfaches Drücken von oben montiert werden. Dies spart nicht nur Zeit bei der Installation, sondern auch Nerven, wenn drei oder mehr Scharniere eingebaut werden müssen. Jedes Scharnier kann einfach nacheinander eingerastet werden.
Um die Qualität und Stabilität zu unterstreichen, hat Sugatsune das Olympia-Scharnier für extra dicke Türen in einem 100.000-Zyklen-Test erfolgreich getestet.
Hersteller: Sugatsune / LAMP® (Japan)
