Beschreibung
Versteckter Druckknopfriegel-Griff, aus robustem Polyacetal (POM), Oberfläche: braun, AK-60BR und AK-C60BR
Anwendung:

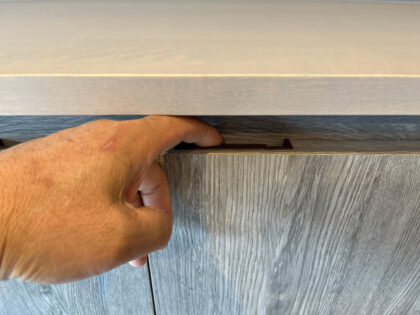

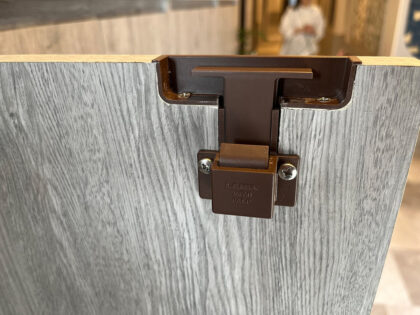

Praktischer Sicherheitsriegel-Griff für Yacht-Innenausbau, Wohnmobil-Ausbau, Caravan-Möbel, Camper und vieles mehr.
Der Sicherheitsriegel-Griff AK-60BR dient zur sicheren Verriegelung von Klapp- und Drehtüren und verhindert ein unbeabsichtigtes Öffnen bei Erschütterungen.
Beim Schließen rastet der Mechanismus des Druckknopfriegel-Griffs AK-60BR automatisch ein und hält die Tür mit 196 N zuverlässig geschlossen.
Der Druckknopfriegel-Griff AK-60BR ist für Türstärken von 15 mm (19/32″) bis 25 mm (63/64″) geeignet.
Zum Öffnen reicht ein sanfter Druck auf den in die Türfront versenkten Druckknopf; Griffe oder Knöpfe entfallen, sodass eine glatte Optik erhalten bleibt.
Das Gehäuse aus robustem Polyacetal (POM) ist korrosionsbeständig und für den Möbel- und Yachtbereich geeignet.
Die im Lieferumfang enthaltenen Distanzstücke ermöglichen eine Anpassung an unterschiedliche Plattenstärken.
Die ebenfalls im Lieferumfang enthaltene Abdeckkappe AK-C60BR kann bei Bedarf eingesetzt werden und verdeckt Schnittkanten sauber.
Somit kombiniert das Produkt Sicherheit, Bedienkomfort und ästhetische Zurückhaltung.
Die hochwertigen Druckknopfriegel-Griffe 140-050-214 und 140-050-212 passen unter anderem ideal zu:
- Wohnmobil
- Ladenbau
- Möbeltüren
- Klappen
- Schranktüren
- Küchenoberschränke
- Yacht-Innenausbau
- Wohnmobil-Ausbau
- Caravan-Möbel
- Camper
Material:
- Die Druckknopfriegel-Griffe 140-050-214 und 140-050-212 werden aus robustem Polyacetal (POM) hergestellt
- Polyacetal (POM) vereint eine sehr hohe Abrieb- und Verschleißfestigkeit mit einem geringen Reibungskoeffizienten, sodass Beschläge dauerhaft leichtgängig funktionieren
- Dank seiner hohen Dimensions- und Formstabilität selbst bei wechselnder Luftfeuchtigkeit bleibt die Passgenauigkeit von Scharnieren, Auszügen oder Verriegelungen erhalten
Oberfläche:
- Braun
- Braun vermittelt ein Gefühl von Wärme und Behaglichkeit, was eine gemütliche und einladende Atmosphäre schafft, ideal für Wohn- und Essbereiche
- Braun passt gut zu Holz, und ist eine vielseitige, neutrale Farbe, die sich gut mit anderen Farben und Materialien kombinieren lässt und zeitlose Eleganz ausstrahlt

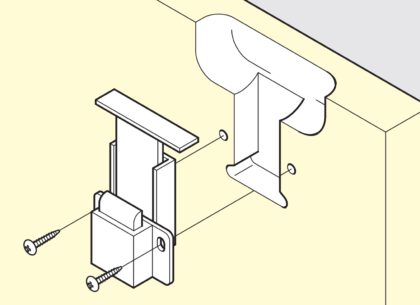

Montage:
- Die Befestigung erfolgt mithilfe der sechs im Lieferumfang enthaltenen Schrauben (Linsenkopfschrauben, selbstschneidend (2 Stück 3,5 x 15 mm, 2 Stück 3,5 x 20 mm und 2 Stück 4,0 x 15 mm))
- Zuerst muss eine Ausfräsung an der Türinnenseite durchgeführt werden
- Der Druckknopfriegel wird bündig eingesetzt und mit Bindekopf-Blechschrauben 3,5 x 15 mm bzw. 3,5 x 20 mm verschraubt
- Die Gegenplatte wird im Korpus mit einem Achsabstand von 60,5 mm (2-3/8″) positioniert und festgeschraubt
- Bei Plattenstärken unter 25 mm (63/64″) werden die mitgelieferten Distanzplatten zwischengelegt
- Zum Schluss wird die Funktion geprüft, indem die Tür geschlossen und per Druck geöffnet wird (für weitere Details, s. Montagezeichnung)
Eigenschaften:
- Gewicht: 69 g
- Belastbarkeit (Tragkraft): 196 N (20 kp)
- Größe: 80 mm (3-5/32″)

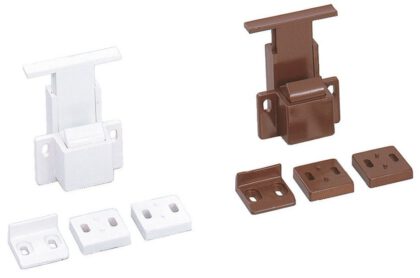

- Lieferbar in Farben Weiß und Braun
- einfache Montage, praktisch, stabil
- Für aufliegende Türen
- Selbsteinrastender Push-Mechanismus
- Eingelassene Montage
- Hält Türen sicher geschlossen
- Für Türstärken von 15 mm (19/32″) bis 25 mm (63/64″)
- Für Türen mit maximaler Höher von 700 mm (27-9/16″)
- Für Türen mit maximaler Breite von 500 mm (19-11/16″)
- Geräuscharmes Öffnen durch Knopfdruck
- Inkl. Abdeckkappe
- Einfache Anpassung an unterschiedliche Türstärken
- Geeignet für Möbel, Fahrzeuge und Marine
- Geringes Gewicht
- braun
- robust (leicht)
- hohe Markenqualität von Sugatsune / LAMP®
Für weitere Maße und Details s. technische Zeichnung.
Die Abmessungen:
- Breite des Druckknopfriegel-Griffs: 50 mm (1-31/32″)
- Griffbreite: 80 mm (3-5/32″)
Im Lieferumfang enthalten:
- 1 Stück Druckknopfriegel-Griff 140-050-214 und 140-050-212 aus robustem Polyacetal, braun
- 1 Stück Abdeckkappe AK-60BR+AK-C60BR
- 2 Stück Distanzplatte 5 mm für dünne Türen
- 1 Stück Schließblech
- 6 Stück Linsenkopfschrauben, selbstschneidend (2 Stück 3,5 x 15 mm, 2 Stück 3,5 x 20 mm und 2 Stück 4,0 x 15 mm)
Zusätzliche Informationen:
Referenznummer des Herstellers:
- Artikel Kennnummer: 140-050-214 und 140-050-212
- Artikelnummer: AK-60BR und AK-C60BR
- EAN Nummer: 4510932058940 und 4510932058933
Hersteller: Sugatsune / LAMP® (Japan)
