Beschreibung
Rollschubführungen aus Stahl E.T30C.35.AL
Anwendung:
Führungsschienen aus Stahl mit Teilauszug, für Holzschublade, Tablarauszug, Holzschubkasten, Küchenmöbel, Büromöbel, Wohnmöbel.
Die Schubladenführungen E.T30C.35.AL aus robustem Stahl, Nennlänge 350 mm (13-25/32″) mit integriertem Selbsteinzug lassen die Schubladen rollen
Diese Schubladenauszüge verfügen über die Ausrollsicherung, der Schubkasten lässt sich in der offenen Position fixieren.
Der Schubkasten lässt sich einfach entnehmen.
Die Führungsschienen E.T30C.35.AL sind einfach, fertigungsfreundlich, toleranzflexibel, sicher und langlebig.

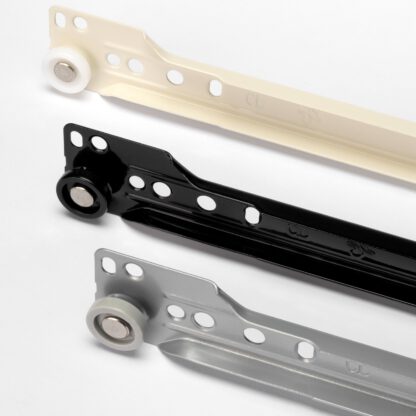

Die Schubladenschienen mit Teilauszug sind in drei Oberflächenfarben: Weiß, Schwarz und grau metallic lieferbar.
Die hochqualitativen Rollenführungen E.T30C.35.AL passen ideal für:
- Holzschublade
- Tablarauszug
- Holzschubkasten
- Küchenmöbel
- Büromöbel
- Wohnmöbel
Material:
Die Rollenführungen E.T30C.35.AL sind aus robustem Stahl hergestellt.
Oberfläche:
- Grau metallic, RAL 9022, lackiert
Montage:
- Die Rollführungen werden auf dem Schubkastenboden befestigt
- Die Korpusschiene wird am Korpus mit einem Abstand von 2 mm zur Kante befestigt
- Die Montage der Schubladenauszüge erfolgt mit Φ5 mm Flachkopf-Euroschrauben oder mit Flachkopf-Schrauben, Durchmesser Φ3,5 mm
- Für die Montage mit den Euroschrauben müssen Φ5 mm Löcher im Korpus auf einer Höhe von 18,25 mm (23/32″) vom Boden vorgebohrt werden
- Optional kann ein Soft-Close Dämpfer verwendet werden (nicht im Lieferumfang enthalten), s. unten (für weitere Details s. Montagezeichnung)
Eigenschaften:
- Belastbarkeit (Tragkraft): 200 N (20,5 kp)
- Größe: 350 mm (13,8″)
- Maximale Belastbarkeit (Traglast): 20 kg
- Mit Selbsteinzug auf letzten 6 cm
- Mit Ausrollsicherung
- Einfache Entnahme der Schublade
- Sichtbare Führung
- Robust
- Aus Stahl
- Grau metallic, RAL 9022, lackiert
- Hohe Markenqualität von UMAXO®
Abmessungen:

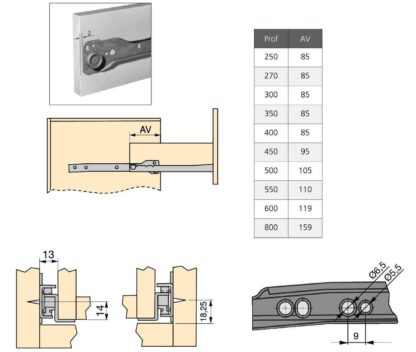

Für weitere Maße und Details s. technische Zeichnung.
- Nennlänge der Führungsschienen: 350 mm (13-25/32″)
- Auszugslänge: 265 mm (10-14/32″)
- Abstand zwischen dem Korpus und der Schublade: 13 mm (16/32″)
Im Lieferumfang enthalten:
- 2 Stück Rollschubführungen E.T30C.35.AL aus Stahl (rechts und links)
Produktvideo anschauen:
Referenznummer des Herstellers:
- Artikel Kennnummer: 4388725
- Artikelnummer: E.T30C.35.AL
Hersteller: EMUCA
