Beschreibung
Hochwertige kleine Griffmuschel aus massiver Zinklegierung, Oberfläche: Weißbronze HH-DN-50WB
Anwendung:
Griffmulde HH-DN-50WB für Blechfronten, Holzfronten, Schubkästen, Schränke, Büromöbel.
Kleiner stabiler Muschelgriff aus Metall, der auch mit einem Finger sehr gut benutzt werden kann.
Der Fingergriff kann bei Verwendung mit der Halterung HH-DN-BKT auch in Gehäusen und im Möbel aus Blech verbaut werden.
Die Griffmulde HH-DN-50WB kann sowohl im Blech als auch im Holz installiert werden.
Die hochqualitativen Griffmuscheln HH-DN-50WB passen unter anderem ideal für:
- Blechfronten
- Holzfronten
- Schubkästen
- Schränke
- Büromöbel
- Wohnzimmerschrank
- Küchenmöbel
- Schlafzimmermöbel
Material:
- Die hochwertigen Griffmuscheln HH-DN-50WB werden aus massiver Zinklegierung (ZDC) hergestellt
- Inneres Gehäuse: Kunststoff (HIPS), schwarz
Oberfläche:
- Weißbronze
Montage:
- Die Befestigung erfolgt mithilfe der im Lieferumfang enthaltenen Schrauben (Flachrundkopfschraube M4 x 12 mm (für Montage auf Holz))

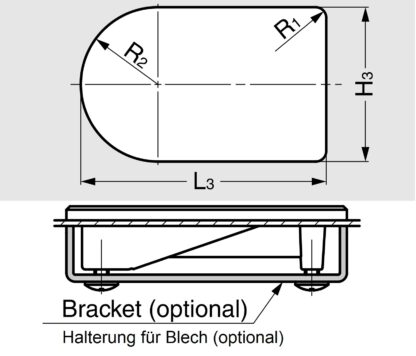

- Für die Montage muss ein Ausschnitt in der Front mit den Maßen (L3 x H3) 70 mm (2-3/4″) x 44 mm (1-47/64″) durchgeführt werden
- Des Weiteren müssen bei Montage im Holz zwei Bohrungen mit dem Abstand 60 mm (2-23/64″) für die Schrauben durchgeführt werden
- Bei Montage im Blech muss das Distanzstück HH-DN-BKT benutzt werden (bitte separat bestellen)
- Bei Montage im Holz müssen die Befestigungsbohrungen lt. Zeichnung durchgeführt werden (für weitere Details s. Montagezeichnung)
Eigenschaften:
- Gewicht: 85 g
- Größe: 80 mm (3,2″)
- Aufwendig bearbeitet
- Ergonomisch
- Stabil
- Massiv
- Robust
- Weißbronze
- Hohe Markenqualität von Sugatsune / LAMP®
Abmessungen:
Für weitere Maße und Details s. technische Zeichnung.
- Höhe der Griffmuschel (L1): 80 mm (3-5/32″)
- Breite (H1): 50 mm (1-31/32″)
- Entfernung zwischen den Befestigungslöchern (P1): 60 mm (2-23/64″)
- Höhe des Griffbereichs (L2): 42 mm (1-21/32″)
- Breite des Griffbereichs (H2): 40 mm (1-37/64″)
Im Lieferumfang enthalten:
- 1 Stück Griffmuschel HH-DN-50WB aus massiver Zinklegierung, Weißbronze
- 2 Stück Flachrundkopfschraube M4 x 12 mm (für Montage auf Holz)
Referenznummer des Herstellers:
- Artikel Kennnummer: 100-014-084
- Artikelnummer: HH-DN-50WB
- EAN Nummer: 4510932010085
- Alte Artikelnummer: 5103-80
Hersteller: Sugatsune / LAMP® (Japan)
