2 Stück Klappenscharnier Ankor GT-B, abnehmbar, aus Zinklegierung mit Abdeckkappen, Oberfläche: schwarz 1010817. Barfachscharnier aus Zinklegierung für Holzklappen, Möbelklappen, Holzdeckel, Barfach und viel mehr, von EMUCA

19,99

10,00  / Stück

Vorrätig

Beschreibung

2 Stück Klappenscharnier aus massiver Zinklegierung mit Abdeckkappen, Oberfläche: schwarz, 1010817

Anwendung:

Barfachscharnier aus Zinklegierung für Holzklappen, Möbelklappen, Holzdeckel, Barfach und viel mehr.

blank

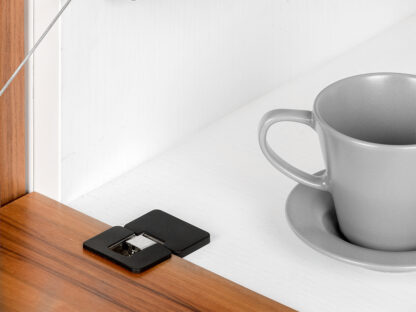

Klappenscharnier Ankor GT-B, abnehmbar, aus Zinklegierung mit Abdeckkappen, Oberfläche: schwarz, von EMUCA. Anwendung



Möbelscharnier zum Schrauben, Klappenhalter, Einlassklappscharnier, Barfachscharnier für Holzklappen, Holzdeckel und Möbelklappen.

Stabile Montage und fester Sitz durch je zwei Befestigungsschrauben im Boden- und Klappenteil.

Die Klappenscharniere haben eine rechteckige Form, und ein modernes Design.

Sie verfügen über eine Zamak-Abdeckung, die die Einstellschraube und die Feststellschraube abdeckt und so für ein tadelloses Look sorgt

Nachträglicher Klappeneinbau möglich durch getrennte Montage von Boden- und Klappenteil.

Die Klappenscharniere verfügen über dreidimensionale Verstellmöglichkeiten: seitlich, vertikal und frontal.

Nur zur Verwendung mit Klappenstütze oder Deckelhalter.

  • Wohnmöbel
  • Büromöbel
  • Holzklappen
  • Möbelklappen
  • Holzdeckel
  • Barfach

Material:

  • Die hochwertigen Klappenscharniere 1010817 werden aus massiver Zinklegierung (ZDC) hergestellt

Oberfläche:

  • Schwarz

Montage:

  • Das Einlassklappscharnier 1010817 zum Einlassen besteht aus zwei Teilen: Bodenteil und Klappenteil
  • Vor der Montage müssen in der Klappe und im Korpusboden Befestigungslöcher mit dem Durchmesser Ø26 mm (1-1/32″) vorgebohrt werden
  • Der Abstand zwischen dem Mittelpunkt der Bohrlöchern und der Kante muss 26 mm (1-1/32″) betragen
  • Die Tiefe des Befestigungslochs im Bodenteil beträgt mindestens 14 mm (35/64″)
  • Die Tiefe des Befestigungslochs im Klappenteil beträgt mindestens 15 mm (19/32″)
  • Die beiden Teile des Klappenscharniers werden in die vorgebohrtem Befestigungslöcher eingeschoben und mit den Schrauben (nicht im Lieferumfang enthalten) befestigt
  • Für die Befestigung einer Fachklappe sind mindestens zwei Klappenscharniere 1010817 notwendig (für weitere Details s. Montagezeichnung)
blank

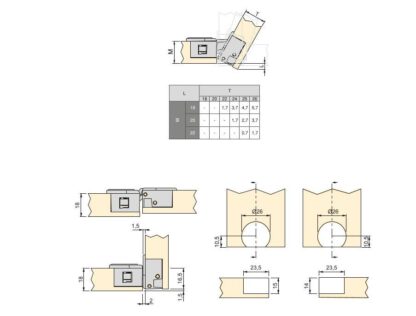

Klappenscharnier Ankor GT-B, abnehmbar, aus Zinklegierung mit Abdeckkappen, Oberfläche: schwarz, von EMUCA. Montagezeichnung



Eigenschaften:

  • Gewicht: 72,1 g
  • Größe: 54 mm (2,2″)
  • Öffnungswinkel: 90°
  • Bohrung: Ø26 mm (1-1/32″)
  • Bohrtiefe: 14 mm (35/64″) und 15 mm (19/32″)
  • Abnehmbar
  • Stabil
  • Massiv
  • Robust
  • Schwarz
  • Hohe Markenqualität von UMAXO®

Für weitere Maße und Details s. technische Zeichnung.

Die Abmessungen:

  • Die komplette Länge des Klappenscharniers (montiert): 54 mm (2-1/8″)
  • Breite: 38 mm (1-1/2″)
  • Die Entfernung zwischen den Schraubenlöchern: 27 mm (1-1/16″)
  • Länge des Befestigungsstifts: 14 mm (35/64″)
blank
Klappenscharnier Ankor GT-B, abnehmbar, aus Zinklegierung mit Abdeckkappen, Oberfläche: schwarz, von EMUCA. Technische Zeichnung



Im Lieferumfang enthalten:

  • 2 Stück Klappenscharnier 1010817 aus massiver Zinklegierung (bestehend aus Klappenteil und Korpusteil), schwarz
  • 2 Stück Abdeckkappe aus Zinkdruckguss für die Verstellschrauben
  • 2 Stück Abdeckkappe aus Kunststoff für Klappenteil
  • 2 Stück Abdeckkappe aus Kunststoff für Korpusteil

Referenznummer des Herstellers:

  • Artikel Kennnummer: 1010817
  • EAN Nummer: 8432393100708

Hersteller: EMUCA

EMUCA, where creation begins
