GRASS Hetal Kinvaro F-20 Falt-Klappenbeschlag mit Öffnungsunterstützung und Schließdämpfung. Klappenbeschlag mit grauen Abdeckkappen

99,99 179,99

Beschreibung

GRASS Hetal Kinvaro F-20 Falt-Klappenbeschlag mit Öffnungsunterstützung und Schließdämpfung. Mit grauen Abdeckkappen

Anwendung:

  • Für Klappen mit Breiten: 400 – 1200 mm und Höhen: 520 – 900 mm
  • Ideal für Küchenoberschränke
  • Auch geeignet zur Reparatur bzw. zum Austausch von Klappenbeschlägen in den Küchenschränken, z. B. von Nobilia.
  • Für Klappengewicht 3,8 bis 19,2 kg

Eigenschaften:

  • Klappe wird in jeder Position sicher festgehalten
  • Besonders leichter Bewegungsablauf
  • Einstellbare Federkraft
  • Integrierte einstellbare Schließdämpfung
  • Vormontierte Euroschrauben und Positionierzapfen zur leichten Montage des Beschlages an der Seitenwand
  • Integrierte Öffnungsbegrenzung kann bis 90° eingestellt werden

3-dimensionale Einstellmöglichkeit der Klappe durch Direktjustierung:

  • Höhenverstellung: ±1,5 mm
  • Seitenverstellung: ±1,5 mm
  • Neigungsverstellung: ±1,5 mm
  • Auch Fuge kann durch Direktjustierung 3-dimensional eingestellt werden

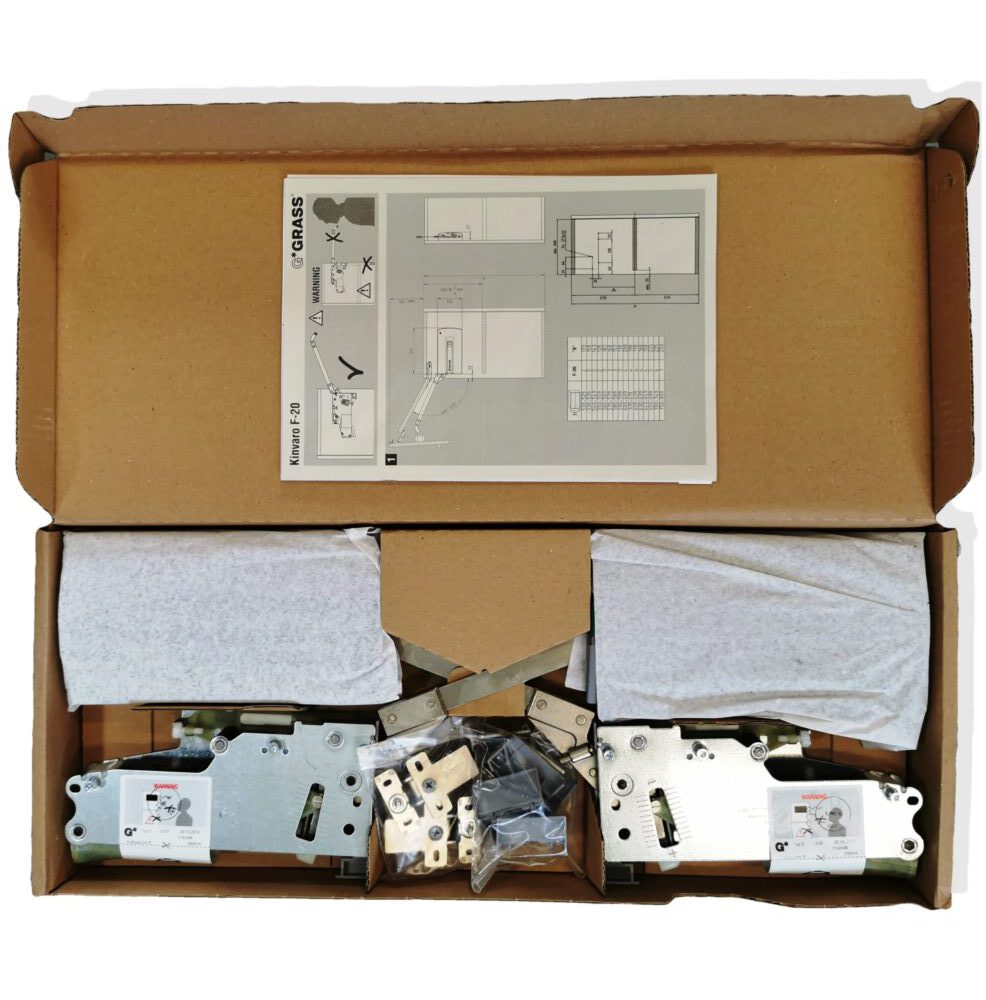

Im Lieferumfang sind enthalten:

  • 2 x Beschlag (1 x rechts und 1 x links)
  • 2 x Anschraubwinkel für Holzanbindung (inkl. Abdeckkappen)
  • 2 x Abdeckkappen (1 x rechts und 1 x links)
  • 2 x Verbindungsscharniere
  • 1 x Bohrschablone
  • 1 x Montageanleitung

Montage:

Bitte wählen Sie den richtigen Typ des Beschlags!

Beim Kalkulieren des Gewichts berücksichtigen Sie bitte auch das Gewicht des Möbelgriffs!

Wir helfen Ihnen gern bei der Auswahl.

Montageanleitung (Einbauanleitung) für GRASS Kinvaro F-20 Klappenbeschlag herunterladen!

Einstellanleitung für GRASS Kinvaro F-20 Klappenbeschlag herunterladen!

Informationsbroschüre GRASS Kinvaro Klappenbeschläge herunterladen!

Produktkatalog GRASS Kinvaro Klappenbeschläge herunterladen!

CAD-Daten für GRASS Kinvaro F-20 Klappenbeschlag herunterladen!

Hersteller: GRASS GmbH

Zusätzliche Informationen

Gewicht 3,5 kg
Größe 61 × 27 × 9 cm
Typ

Korpushöhe 520-559mm; Gewicht 4,6-13,8kg, Typ 2B, Korpushöhe 560-599mm; Gewicht 4,4-12,6kg, Typ 3B, Korpushöhe 560-599mm; Gewicht 7-14,7kg, Typ 3C, Korpushöhe 600-649mm; Gewicht 4,1-12,1kg, Typ 4B, Korpushöhe 600-649mm; Gewicht 6,8-15,8kg, Typ 4C, Korpushöhe 650-699mm; Gewicht 3,8-11,4kg, Typ 5B, Korpushöhe 650-699mm; Gewicht 6,7-16,9kg, Typ 5C, Korpushöhe 700-749mm; Gewicht 6,5-16,4kg, Typ 6C, Korpushöhe 700-749mm; Gewicht 10-18kg, Typ 6D, Korpushöhe 750-900mm; Gewicht 6-15,6kg, Typ 7C, Korpushöhe 750-900mm; Gewicht 8,6-19,2kg, Typ 7D
