Beschreibung

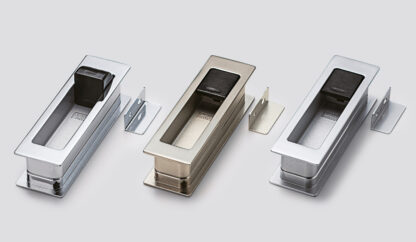

Hochwertige Einlassgriffmuschel aus massiver Zinklegierung mit integriertem ausklappbarem Anschlagspuffer, Oberfläche: verchromt, satiniert matt, HH-P135DC
Anwendung:
Einlassgriff HH-P135DC mit Anschlagspuffer für Schiebetüre.
Die hochqualitativen Einlassgriffmuscheln HH-P135DC haben einen integrierten ausklappbaren Türstopper. Dieser Anschlagspuffer kann verhindern, dass die Tür gegen die Korpuswand einschlägt.
Außerdem kann der Türstopper Hände und Finger vor Einklemmen schützen, da er verhindert, dass die Griffmuschel hinter die Korpuswand einfährt.
Der Anschlagspuffer kann wieder eingeklappt werden, um die Tür vollständig zu öffnen.
Die Einlassgriffmuschel HH-P135DC kann für die Türen mit Stärke 30 – 50 mm verbaut werden. Bei Montage an den Türen mit der Türstärke 40 – 50 mm müssen längere Schrauben verwendet werden (nicht im Lieferumfang enthalten).
Der Einlassgriff HH-P135DC passt unter anderem ideal für:
- Schiebetüre
Material:
- Die hochwertigen Einlassgriffmuscheln HH-P135DC werden aus Zinklegierung (ZDC) hergestellt
Oberfläche:
- Verchromt, satiniert matt
Montage:
- Die Befestigung erfolgt mithilfe der im Lieferumfang enthaltenen Schrauben (Senkkopfschraube M4 x 25)
- Für die Montage muss ein Ausschnitt in der Front mit der Länge 125,5 mm (4-15/16″) und der Breite 30,5 mm (1-13/64″) durchgeführt werden
- Bei Verwendung mit Gegenplatte muss der auf der technischen Zeichnung mit (※) markierter Abstand auf 7 mm erhöht werden (für weitere Details s. Montagezeichnung)
Eigenschaften:
- Gewicht: 290 g
- Größe: 135 mm (5,4″)
- Aufwendig bearbeitet
- Ergonomisch
- Stabil
- Robust
- Verchromt, satiniert matt
- Hohe Markenqualität von Sugatsune / LAMP®
Für weitere Maße und Details s. technische Zeichnung.
Die Abmessungen:
- Länge des Einlassmuschelgriffs: 135 mm (5-5/16″)
- Breite: 40 mm (1-37/64″)
- Größe des Griffbereichs: 70 mm (2-3/4″) x 26 mm (1-1/32″)
- Tiefe des Griffbereichs: 20 mm (25/32″)
Im Lieferumfang enthalten:
- 1 Stück Einlassgriffmuschel HH-P135DC aus massiver Zinklegierung, verchromt, satiniert matt
- 2 Stück Senkkopfschraube M4 x 25 aus Stahl
Referenznummer des Herstellers:
- Artikel Kennnummer: 100-010-098
- Artikelnummer: HH-P135DC
- EAN Nummer: 4510932010436
Hersteller: Sugatsune / LAMP® (Japan)
