Beschreibung
Montagewinkel, aus robustem Stahl, Oberfläche: Zinkchromat, NF-50, Größe: 50 mm (2″)
Anwendung:

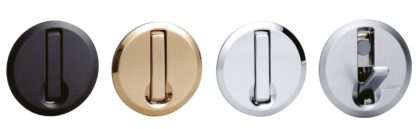

Montageklammer für Blechmontage, Sugatsune / LAMP Klapphaken NF-60, Sugatsune / LAMP Klapphaken NF-R64, Sugatsune / LAMP Klapphaken NF-K64.
Der Montagewinkel NF-50 kann für Montage im Metallblech mit der Dicke von mindestens 0,8 mm verwendet werden.
Die maximale Metallstärke der Wand kann bis zu 1,6 mm betragen.
Die hochqualitativen Montagewinkel NF-50 haben ein einfaches und praktisches Design und passen unter anderem ideal für:
- Blechmöbel
- Metallschränke
- Metallgehäuse
- Blechmontage
- Sugatsune / LAMP Klapphaken NF-60
- Sugatsune / LAMP Klapphaken NF-R64
- Sugatsune / LAMP Klapphaken NF-K64
Material:
- Die Montagewinkel NF-50 werden aus robustem Stahl hergestellt
Oberfläche:
- Zinkchromat
Montage:
- Die Befestigung erfolgt mithilfe der im Lieferumfang enthaltenen Schrauben (M4 Flachkopfschraube)
- Die Befestigungsschrauben sind aus rostfreiem Edelstahl
- Der Montagewinkel NF-50 hat eine Befestigungsbohrung mit dem Durchmesser 4,4 mm (11/64″) für Montage im Metallblech
- Der Klapphaken muss zum Verschrauben von der Vorderseite in den Ausschnitt im Blech eingefügt werden
- Danach wird der Montagewinkel auf der Rückseite auf den Klapphaken montiert und verschraubt (für weitere Details s. Montagezeichnung)
Eigenschaften:
- Gewicht: 22 g
- Größe: 50 mm (2″)
- hohe Tragkraft
- stabil
- Zinkchromat
- Stahl
- robust
- hohe Markenqualität von Sugatsune / LAMP®
Für weitere Maße und Details s. technische Zeichnung.
Die Abmessungen:
- Länge des Montagewinkels: 50 mm (1-31/32″)
- Breite: 19,8 mm (25/32″)
- Tiefe: 18,7 mm (47/64″)
- Materialstärke: 2 mm (5/64″)
Im Lieferumfang enthalten:
- 1 Stück Montagewinkel NF-50 aus robustem Stahl, Zinkchromat
- 1 Stück M4 x 20 mm Flachkopfschraube aus Edelstahl für Montage von NF-60
- 1 Stück M4 × 14 mm Flachkopfschraube aus Edelstahl für Montage von NF-R64 und NF-K64
Referenznummer des Herstellers:
- Artikel Kennnummer: 110-020-021
- Artikelnummer: NF-50
- EAN Nummer: 4510932013093
Hersteller: Sugatsune / LAMP® (Japan)
